RESOLUCIÓN 209 DE 2019
(febrero 4)
Diario Oficial No. 50.857 de 4 de febrero 2019
MINISTERIO DE TRANSPORTE
<NOTA DE VIGENCIA: Resolución derogada por la Resolución 1935 de 2019>
Por la cual se modifica el Anexo I de la Resolución número 1219 del 4 de mayo de 2015, modificado por la Resolución número 0542 del 9 de marzo de 2018.
LA MINISTRA DE TRANSPORTE,
en ejercicio de las facultades constitucionales y legales, en especial las conferidas en el numeral 2.2 del artículo 2o del Decreto número 087 del 17 de enero de 2011, y
CONSIDERANDO:
Que mediante Resolución número 1219 del 4 de mayo de 2015 modificada mediante la Resolución número 0542 del 9 de marzo de 2018, el Ministerio de Transporte estableció la distribución, diseño y parámetros de las vallas y demás elementos de información de las obras y proyectos de infraestructura de transporte que contrate el Instituto Nacional de Vías (Invías), la Agencia Nacional de Infraestructura y la Unidad Administrativa Especial de Aeronáutica Civil (Aerocivil);
Que el parágrafo del artículo 3o de la Resolución número 1219 de 2015 modificada mediante la Resolución número 0542 de 2018, establece:
“Parágrafo. La composición visual y los mensajes informativos de las vallas de información deberán ser elaboradas de acuerdo con el anexo que hará parte integral de la resolución, cuyos logotipos deben responder a las especificaciones que establece el Manual de Imagen o instructivo de las entidades intervinientes”;
Que mediante Oficio OFI19-00001984/IDM111800 del 10 de enero de 2019, el Alto Consejero Presidencial para las Comunicaciones de la Presidencia de la República dio respuesta a la Secretaría General del Ministerio de Transporte a la solicitud realizada en SAMI referente a vallas para los proyectos de infraestructura, manifestando su aprobación;
Que mediante Memorandos números 20193150000653 del 3 de enero de 2019 y 20193210004513 del 14 de enero de 2019, la Secretaría General a través del Grupo de Prensa, solicita modificar el anexo I “Composición visual y mensajes informativos para vallas de obras en el sector de infraestructura” de la Resolución número 1219 de 2015 modificada mediante la Resolución número 0542 de 2018, en los siguientes términos:
“(...) lo anterior, teniendo en cuenta que se identificó la necesidad de renovar la composición visual para vallas de obras en el sector de infraestructura contenidas en el Anexo 1 de la Resolución número 1219 de 2015 modificada por la Resolución número 0542 de 2018, ya que, debido al cambio de Gobierno, se actualizó la Guía Sistema Gráfico; este manual fue creado para dar a conocer cómo se aplica la imagen institucional del Gobierno de Colombia. Según esta guía, todos los Ministerios, Departamentos Administrativos y Consejerías deberán regirse por el concepto “El futuro es de todos” y sus variantes, ya que de esta manera se asegura una construcción transversal de marca.
Es importante mencionar, que a cada uno de los ministerios le fue asignado un logo y un lema que lo identifica. Para el caso del Ministerio de Transporte el lema es “La movilidad es de todos”.
Adicionalmente, la Guía es específica en los elementos gráficos que deben ser
utilizados, esto es: el tipo de letra, los colores, la iconografía e imágenes, así como el estilo de la composición.
En este sentido, el estilo de la valla que se venía utilizando, no se ajusta a los lineamientos de la nueva guía y es necesaria su actualización.
De otra parte, el proyecto de modificación del Anexo, fue sometido a consideración de la Alta Consejería Presidencial para las Comunicaciones, quien emitió la aprobación respectiva”;
Que el contenido de la presente resolución fue publicado en la página web del Ministerio de Transporte, en cumplimiento de lo determinado en el numeral 8 del artículo 8o de La Ley 1437 de 2011, el artículo 2.1.2.1.14 del Decreto número 1081 de 2015 modificado y adicionado por el Decreto número 270 de 2017 y la Resolución número 994 de 2017 del Ministerio de Transporte, con el objeto de recibir opiniones, sugerencias, comentarios o propuestas alternativas;
Que mediante Memorando número 20193150011553 del 30 de enero de 2019, el Grupo de Prensa del Ministerio de Transporte manifestó que durante el término de publicación no se recibieron observaciones, opiniones, sugerencias, o propuestas alternativas;
Que la Oficina Asesora de Jurídica del Ministerio de Transporte conservará los documentos asociados a la expedición del presente acto administrativo. Todo ello en concordancia con las políticas de gestión documental y de archivo de la entidad;
Que en mérito de lo expuesto,
RESUELVE:
ARTÍCULO 1o. <Resolución derogada por la Resolución 1935 de 2019> Modificar el Anexo I de la Resolución número 1219 de 2015, modificado por la Resolución número 0542 del 9 de marzo de 2018, el cual hace parte integral de la presente resolución.
ARTÍCULO 2o. <Resolución derogada por la Resolución 1935 de 2019> Los demás términos de la Resolución número 1219 del 4 de mayo de 2015, continúan vigentes.
ARTÍCULO 3o. La presente resolución rige a partir de la fecha de su publicación y deroga la Resolución 0542 del 9 de marzo de 2018 del Ministerio de Transporte.
Publíquese y cúmplase.
Dada en Bogotá, D. C., a 4 de febrero de 2019.
Ángela María Orozco Gómez.
COMPOSICIÓN VISUAL Y MENSAJES INFORMATIVOS PARA VALLAS DE OBRAS EN EL SECTOR DE INFRAESTRUCTURA.
<Resolución derogada por la Resolución 1935 de 2019>

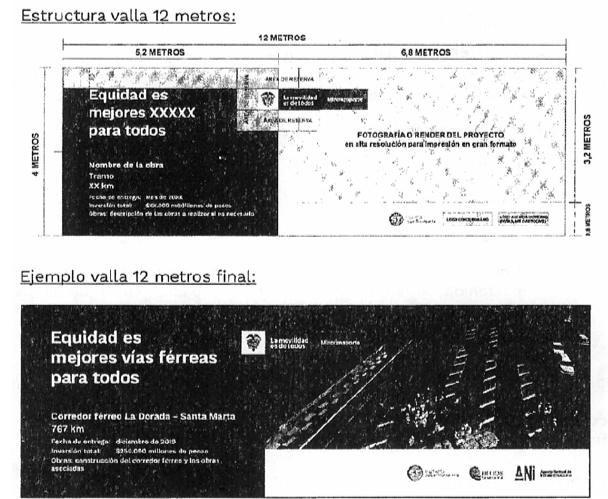

Opción 1: Valla grande con foto
Este tipo de valla debe ser utilizado únicamente si se cuenta con una foto o render del proyecto en alta resolución, apta para impresión en gran formato. En formato Tiff, de al menos 8 megas. La calidad de la foto será evaluada por el Grupo de Prensa del Ministerio de Transporte.
Tamaño: 12 m de ancho por 4 m de altura. Los tamaños gráficos se distribuyen así:
Módulo izquierdo fondo verde:
Ocupa las 3/7 partes del total de la valla (5,2 m ancho x 4 m alto), y corresponde al lema y la información técnica e institucional de la obra.
Va en fondo verde (C83 M18 Y70 K3), Pantone 3278 cp, distribuido en dos (2) secciones horizontales iguales de 2,0 m cada una:
- Primera sección (superior):
En la parte izquierda de esta sección, a 62 cm del borde derecho y a 50 cm del borde superior de la valla, va el lema de la obra, con las siguientes características:
a) Fuente: Work Sans Semibold
b) Color: Blanco
c) Tamaño: 990 pt
d) Nota: El texto no debe modificarse en su tamaño, proporción, color ni ninguna de sus propiedades, solo debe reemplazarse el espacio que ocupan las equis (XXX) con el tipo de obra:
- “Equidad es mejores aeropuertos para todos”
- “Equidad es mejores vías férreas para todos”
- “Equidad es mejores puentes para todos”
- “Equidad es mejores puertos para todos”
- “Equidad es mejores vías para todos”
En la parte derecha de esta sección se ubica el primer módulo del logo de Mintransporte (el escudo de Colombia).
1. Tamaño: 50 cm de alto por el ancho proporcional. A 50 cm del borde superior de la valla.
2. Área de reserva: Es muy importante respetar las áreas de reserva alrededor del logo, que corresponden al tamaño del cuadrado donde se ubica el escudo, sobre este espacio pueden ir fondos de color y fotos, pero NO textos ni elementos gráficos.
- Segunda sección:
Contiene el nombre de la obra, la fecha de entrega, la inversión y la descripción de las obras. El texto se alinea a la izquierda a 62 cm del borde de la valla y en la parte superior a 24 cm de la línea imaginaria que separa las dos secciones, con las siguientes características:
1. Nombre de la obra
e) Fuente: Work Sans Semibold
f) Color: Blanco
g) Tamaño: 550 pt (puede usarse un puntaje más pequeño si el texto es tan largo que ocupa el área de reserva).
h) Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida.
2. Puntos de conexión - kilómetros
a) Fuente: Work Sans Medium
b) Color: blanco
c) Tamaño: 550 pt
d) Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida. Si no aplica tramo o número de kilómetros, simplemente se eliminan estas dos líneas de texto.
3. Fecha de entrega, inversión total y obras
a) Fuente: Work Sans Medium
b) Color: blanco
c) Tamaño: 400 pt
Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida. No se deben cambiar los espacios entre las líneas de texto, así como después de los dos puntos (:), tampoco se debe modificar o alterar el orden de los párrafos.
Módulo derecho foto:
Ocupa las 4/7 partes del total de la valla (6,8 m ancho x 4 m alto), y contiene la foto o render de la obra y los logos.
Está distribuido en dos secciones horizontales, así:
- Sección superior:
Ocupa 4/5 del espacio (6,8 m ancho X 3,2 m alto) contiene una fotografía o render del proyecto en alta resolución apta para impresión a gran formato. Sobre la foto o render se ubican el segundo y tercer módulo del logo de Mintransporte (lema y nombre de la entidad).
- Sección inferior:
Ocupa 1/5 del espacio (6,8 m ancho X 0,8 m alto), contiene los siguientes logos: Vigilado Supertransporte, el logo del Concesionario y por último el logo de la agencia de Gobierno (Invías, ANI o Aerocivil).
El alto de los logos debe ser el mismo que el de Vigilado Supertransporte, es decir, 0,32 m. Los logos deben ir alineados a la derecha, a 0,4 m del borde, conservando el mismo espacio en la parte superior e inferior del espacio en blanco.
Es importante anotar que ninguno de los logos ni la foto deben llevar sombras, delineados, resaltados ni ningún tipo de efecto o destacado.
El arte final básico de la valla será suministrado por el Grupo de Prensa del Ministerio de Transporte y su área visual básica (fondo verde), no debe ser modificada ni alterada con la inclusión de elementos gráficos ajenos a este instructivo.
Los logos institucionales en alta serán suministrados por el Grupo de Prensa del Ministerio de Transporte.
Nota: Todos los diseños deben pasar por el visto bueno del Grupo de Prensa del Ministerio de Transporte, con el fin de revisar que se cumpla con lo establecido. Sin este visto bueno no puede ser impreso dicho material.

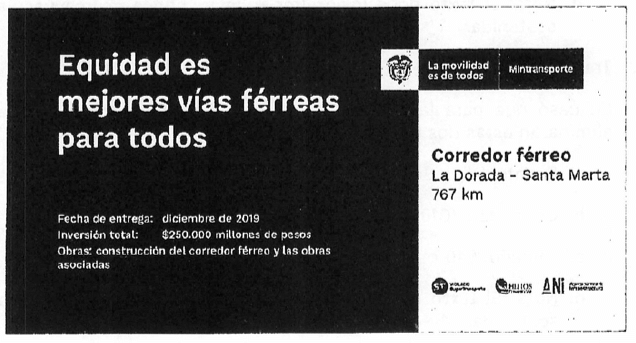

Opción 2: Valla pequeña sin foto

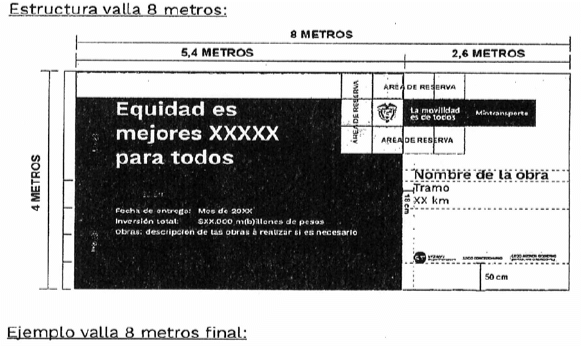

Tamaño: 8 m de ancho por 4 m de altura. Los tamaños gráficos se distribuyen así:
Módulo izquierdo:
Ocupa las 2/3 partes del total de la valla (5,4 m ancho x 4 m alto), y corresponde al nombre, recorrido, descripción de las obras y el lema alusivo al tipo de obra.
Está distribuido en dos (2) secciones horizontales del mismo tamaño:
Va en fondo verde (C83 M18 Y70 K3), Pantone 3278 cp, distribuido en dos (2) secciones horizontales iguales de 2,0 m cada una:
- Primera sección (superior):
En la parte izquierda de esta sección, a 67 cm del borde derecho y a 50 cm del borde superior de la valla, va el lema de la obra, con las siguientes características:
d) Fuente: Work Sans Semibold
e) Color: blanco
f) Tamaño: 1040 pt
g) Nota: El texto no debe modificarse en su tamaño, proporción, color ni ninguna de sus propiedades, solo debe reemplazarse el espacio que ocupan las equis (XXX) con el tipo de obra:
- “Equidad es mejores aeropuertos para todos”
- “Equidad es mejores vías férreas para todos”
- “Equidad es mejores puentes para todos”
- “Equidad es mejores puertos para todos”
- “Equidad es mejores vías para todos”
En la parte derecha de esta sección se ubica el primer módulo del logo de Mintransporte (el escudo de Colombia).
a) Tamaño: 50 cm de alto por el ancho proporcional. A 50 cm del borde superior de la valla.
b) Área de reserva: Es muy importante respetar las áreas de reserva alrededor del logo, que corresponden al tamaño del cuadrado donde se ubica el escudo, sobre este espacio pueden ir fondos de color y fotos, pero NO textos ni elementos gráficos.
- Segunda sección:
Contiene la fecha de entrega, la inversión y la descripción de las obras. El texto se alinea a la izquierda a 67 cm del borde de la valla y en la parte superior a 50 cm de la línea imaginaria que separa las dos secciones, con las siguientes características:
1. Puntos de conexión - kilómetros
a) Fuente: Work Sans Medium
b) Color: blanco
c) Tamaño: 550 pt
d) Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida. Si no aplica tramo o número de kilómetros, simplemente se eliminan estas dos líneas de texto.
2. Fecha de entrega, inversión total y obras
a) Fuente: Work Sans Medium
b) Color: blanco
c) Tamaño: 400 pt
Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida. No se deben cambiar los espacios entre las líneas de texto, así como después de los dos puntos (:), tampoco se debe modificar o alterar el orden de los párrafos.
Módulo derecho:
Ocupa las 1/3 partes del total de la valla (2,6 m ancho x 4 m alto), contiene el nombre de la obra, tramo, kilómetros y los logos.
Va en fondo azul claro (C12 M4 Y0 K0), y contiene los siguientes elementos:
- Sección superior:
Está ocupada por los dos últimos módulos del logo del Ministerio de Transporte (lema y nombre de la entidad), a 50 cm del borde superior.
- Sección media:
Contiene el nombre de la obra, los tramos y kilómetros, la inversión total del proyecto y la fecha de entrega. El texto se alinea en la parte superior con la línea inferior del lema de la obra, como se indica en el esquema.
1. Nombre de la obra:
a) Fuente: Work Sans Semibold
b) Color: azul (C100 M68 Y13 K2)
c) Tamaño: 680 pt
d) Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida.
2. Tramo y kilómetros
En caso que para la obra no apliquen tramos y/o kilómetros, se eliminarán estas dos líneas de texto.
a) Fuente: Work Sans Regular
b) Color: azul (C100 M68 Y13 K2)
c) Tamaño: 540 pt
d) Nota: El texto debe ir en altas y bajas, nunca en mayúscula sostenida.
- Sección inferior:
Esta sección contiene los siguientes logos: Vigilado Supertransporte, el logo del Concesionario y por último el logo de la agencia de Gobierno (Invías, ANI o Aerocivil).
El alto de los logos debe ser el mismo que el de Vigilado Supertransporte, es decir, 0,20 m. Los logos deben ir alineados a la izquierda, a 0,18 m del borde izquierdo y a 0,50 m del borde inferior.
Es importante anotar que ninguno de los logos ni la foto deben llevar sombras, delineados, resaltados ni ningún tipo de efecto o destacado.
El arte final básico de la valla será suministrado por el Grupo de Prensa del Ministerio de Transporte y su área visual básica (fondo verde), no debe ser modificada ni alterada con la inclusión de elementos gráficos ajenos a este instructivo.
Los logos institucionales en alta serán suministrados por el Grupo de Prensa del Ministerio de Transporte.
Nota: Todos los diseños deben pasar por el visto bueno del Grupo de Prensa del Ministerio de Transporte, con el fin de revisar que se cumpla con lo establecido. Sin este visto bueno no puede ser impreso dicho material
